關于GCK低壓抽屜柜，包括手柄、門板、手把、左側板、右側板、元件安裝板、斷路器、支件、主電路插座，活接在門板上的手柄連接連桿，連桿安裝在斷路器上，連桿的中間咬合擺板，擺板的下方對應銷軸，銷軸的上端與開關柜的軸套相對應，銷軸的上端與開關柜的上端相對應，銷軸的上端用螺栓將軸套固定在彎板上，彎板的上端固定在左側板和右側板上，銷軸的上端與開關柜的上端相對應。本實用新型具有聯鎖簡單，安穩可靠，抽屜互換靈活等優點。下面小編告訴大家GCK低壓抽屜柜怎么使用？
低電壓抽屜的柜型很多，歸納如下幾種類型（GCK,GCS,MNS），現將各類開關柜型號及其優缺點列舉如下，供大家參考：
商品的類型和含義。
G是閉合的開關柜C是抽出式K是控制中心。

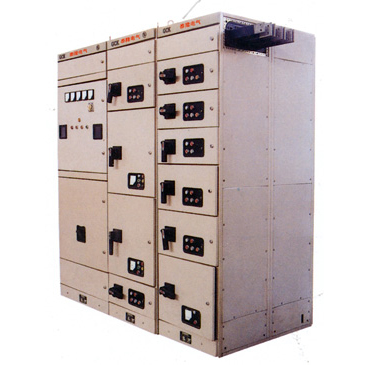

開關柜是GCK低壓抽出式開關柜（以下簡稱開關柜），由電源分配中心（PC）柜和電機控制中心（MCC）構成。本設備適用于50（60）HZ以上交流、額定工作電壓為660V以上、4000A及以下的控配電系統，用作電源配電、電機控制和照明等用電設備。
根據IEC60439-1、GB7251.1-1997和GB/T14048.1-93《低壓成套開關設備和控制設備》等標準的規定，GCK開關柜符合GB/T14048.1-93《低壓成套開關設備和控制設備總則》的要求。并具有分斷能力高，動熱穩定性好，結構先進合理，電氣方案靈活，系列性，通用性強，各種方案單元任意組合，一個柜體。
具有回路數多，節省占地面積，防護等級高，安穩可靠，維護方便等優點。
構造特性
整個柜體為組合式組合結構，采用模數孔安裝，零部件通用性強，適用性和標準化程度高。
機柜的上部為母線室，前部為電器器室，后部為電纜進出線室，為了確保安穩，每一室之間均采用鋼板或絕緣板隔開。
MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄具有機械聯鎖功能，僅當手柄處于斷開位置時才能打開。
受電開關、聯絡開關和MCC柜的抽屜有三個位置：連接位置、測試位置、斷開位置。
開關柜的頂部可按需安裝母線橋，以滿足電力需求。
gs抽屜柜
商品的類型和含義。
使用。
GCS型低壓抽出式開關柜，三相交流頻率為50Hz，額定工作電壓400V（690V），4000A及以下額定電流的發、供、供系統，可作為電力、配電和電動機集中控制，電容補償之用。適用于電廠、石油、化工、冶金、紡織、高層建筑等，也可用于大型電廠、石化系統等要求有計算機接口的自動化程度較高的場所。
實施標準：
該產品符合GB7251.1-1997《低壓成套開關設備及控制裝置》及JB/T9661-1999《低壓抽提式開關設備》等國家標準的要求。
構造特征：
框架采用8MF型開孔鋼，框架主體安裝模數為E=20mm，安裝孔Φ9.2mm，安裝孔直徑100mm，使框架裝配靈活方便。
開關柜的每個功能室都是彼此隔離的，它分為功能單元室、母線室和電纜室。房間的功能相對獨立。
水平母線采用箱體后部平面布置，以提高母線的抗電能力，是使主電路具有高短路強度的基本措施。
電纜隔室的設計，使得電纜上下進出都非常方便。
抽屜高度的模數一般是160毫米。改變抽屜的只是高度大小的變化，寬度、深度的大小沒有變化。同一機能單元的抽屜具有良好的轉換性能。額定電流為400A或更低。
抽屜面板上有明顯的分、合、試、抽等位置標記。本實用新型具有機械聯鎖裝置。一抽屜單元為主體，具有抽屜與固定相結合的特點，可混合組合，任意使用。
機柜防護等級為IP30IP40，也可根據用戶需要進行選型。
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
