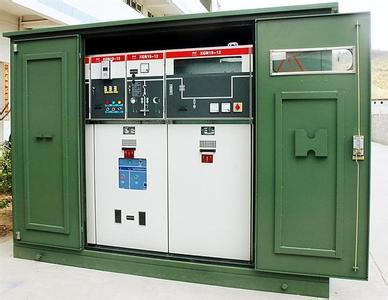

關于10kv環網柜中的各種負荷開關和地面電源開關都裝有無關聯彈性-黃色練習，安裝在機柜前板上，可進行手動或電動操作。在控制面板上各有兩個操作孔，分別操作負荷開關和接地開關。高電壓斷路器采用單一的稀土永磁組織或彈黃組織。下面小編告訴大家10kv環網柜操作機構的操作說明！
?。╞）10kv環網柜負荷開關操作說明：
b.1.合閘操作：
先關掉隔離接地電源開關：將操作手柄插入接地隔離組織的操作孔，并反向旋轉（如果隔離刀重新關掉，就省去了這個過程），關掉隔離刀，隔離接地。
重合負荷開關：將操作手柄插入主電源開關的操作孔內，上下反方向旋轉四次，主電源開關將重合；
b.2、停電作業：
首先分負荷開關：順時針?lè)较蛐D(zhuǎn)吸合旋扭，電源開關吸合；
二是再分隔接地電源開關：將操作手柄插入接地隔離組織操作孔，順時針旋轉，分離隔離刀，合上接地；
?。╟）10kv環網柜隔離開關操作說明：
c.1.固態柜合閘：
先合上隔離接地電源開關：將操作手柄插入接地隔離組織操作孔，反方向轉動（如果隔離刀處于重合閘狀態，則該流程被省去），合上隔離刀片，分離接地；
固態柜
?。?）隔離開關重連：將操作手柄插入隔離開關儲能技術墻內，反向旋轉4次，顯示儲能技術信息，順時針旋轉重合開關，將隔離開關重合閘回轉；
c.2.固態箱體的斷電操作：
一級隔離開關：順時針旋轉拉線鈕，拉線至隔離開關；
二，對接地電源開關進行再隔離：將操作手柄插入接地隔斷組織操作孔內，順時針旋轉，隔斷刀，合上接地；
機械設備的互鎖：在負荷開關、隔離開關和接地電源開關之間存在機械設備的互鎖。在負載開關和隔離開關重合的情況下，接地電源開關不能再開啟或關閉。在接地電源開關重合閘的情況下，負荷開關和隔離開關不能再次斷開或關閉。
?。╡）安裝和拆卸斷路器；
e.1、接地電源開關先合合合；
e.2.提到操作門的工作力，以及操作門反向轉動和固態柜體使銷子脫離槽；
